Инструкция по использованию станции водозамены и слива для робота C40

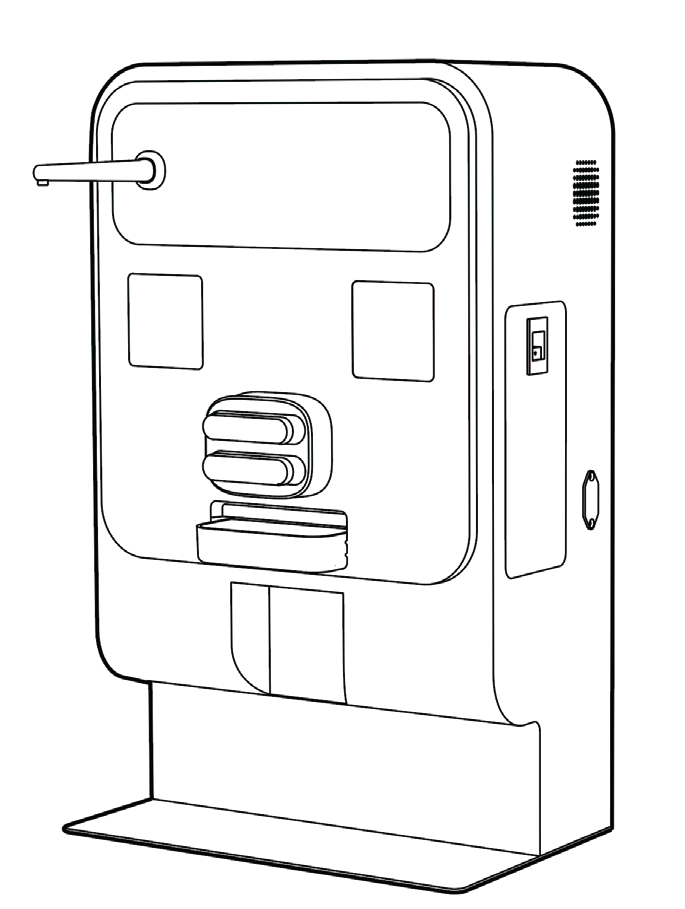

Станция диметрия

Рабочая станция для робота C40 служит для автоматизации замены и добавления чистой воды в бак робота, а так же слива грязной отработанной воды. При этом она выполняет и роль обычной зарядной станции. Она приобритается отдельным аксессуаром и совместима со всеми роботами C40/C55 вне зависимости от их версии.

Параметр Значение
Габариты, мм 423мм x 586.5мм x 664мм
Вес, кг ~24.5
Диапозон входного напряжения, В 100-240
Напряжения зарядных контактов, В 28
Рабочие температуры 1°C - 40°C
Материал Сталь
Совместимые роботы C40S, C55

Подготовка окружения

Подберите и оцените место для установки рабочей станции по следующим условиям:

  • Вокруг (в радиусе 2 м) не должно быть посторонних предметов.
  • Рядом должны быть стационарный источник чистой воды под нормальным давлением и слив.
  • Избегайте мест под открытыми солнечными лучами
  • Избегайте размещения рядом с зеркалами, стеклянными или другими отражающими/бликующими поверхностями. Если это невозможно, потребуется доработка помещения.
  • Вокруг станции не должно быть легковоспламеняющихся материалов и источников тепла.
  • Обеспечьте свободное пространство:
    • перед станцией – 1,8 м,
    • по бокам – минимум 0,6 м с каждой стороны (рекомендуется 1,2 м),
    • сверху – 1 м.

Установка и проверка

  1. Очистите пол от мусора и постронних предметов
  2. Установите станцию вплотную к стене
  3. С помощью задних болтов c резиновыми колпачками отрегулируйте вертикальность. Станция не должна наклоняться вперёд/назад или шататься при наезде робота на ее пластину основания.
  4. Убедитесь в точном совмещении:
    • Зарядных контактов станции и робота
    • Трубки автоподачи чистой воды и заливного отверстия робота без перекосов
    • Приёмного сливного лотка и сливного отверсия робота без смещения

Подключение канализации и питания

  1. Подсоедините один конец шланга подачи воды к входу станции, другой – к крану чистой воды Точка подключения подачи

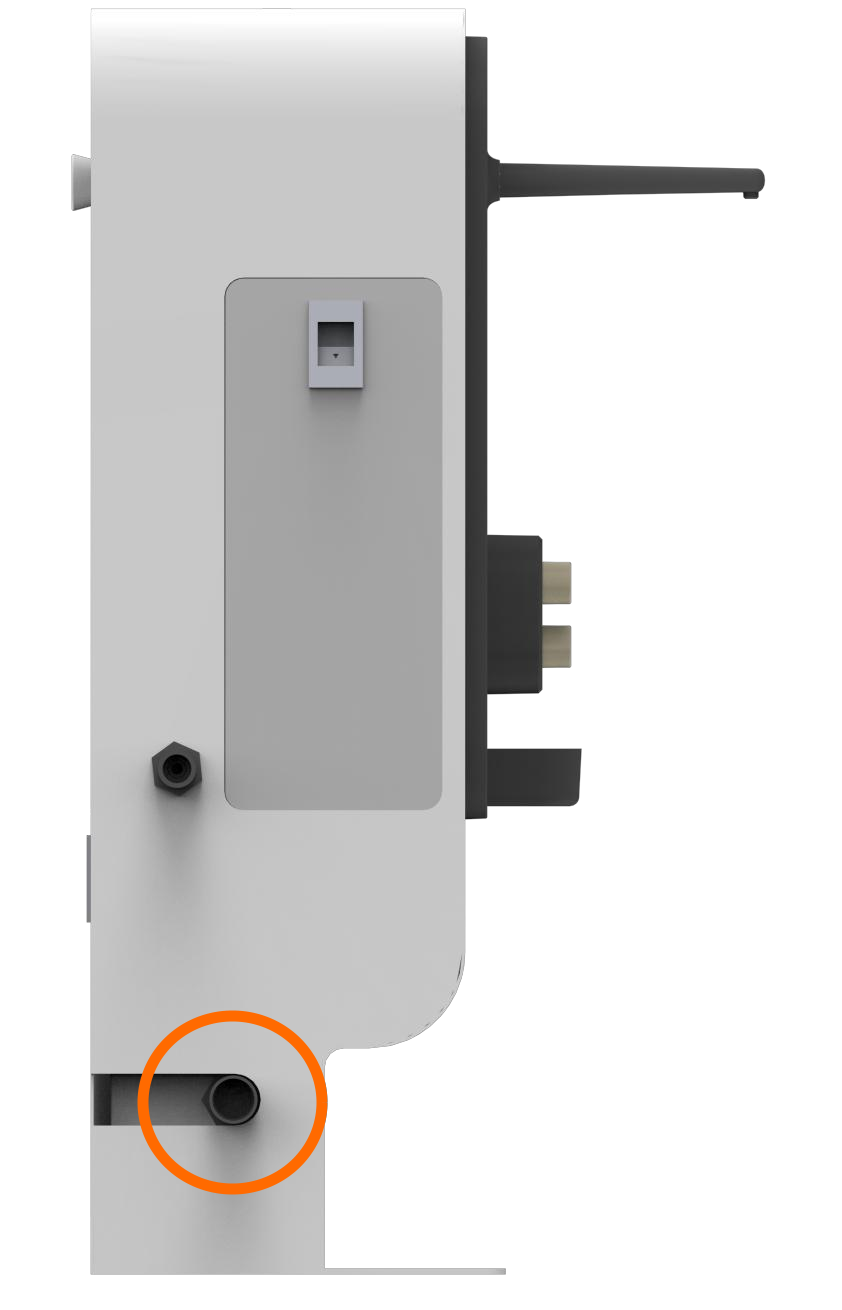

  2. Подсоедините сливной шланг к выходу станции, другой конец опустите в сливное отверстие канализации Точка подключения канализации

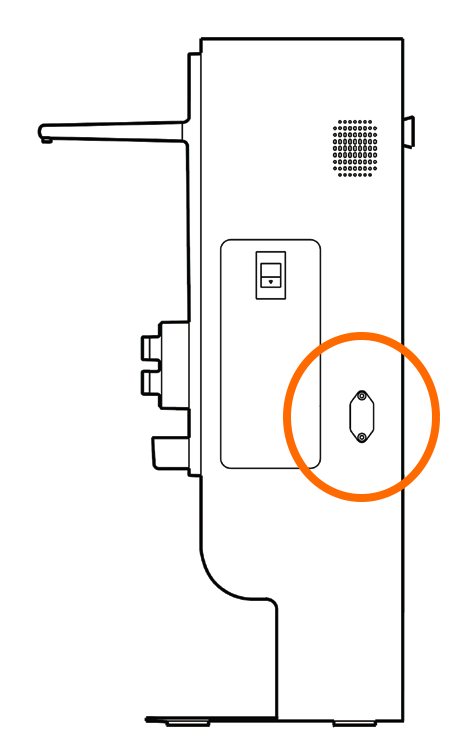

  3. Подключите питание в гнездо Гнездо питания При успешной подаче электропитания станция перейдет в дежурный режим, светодиод сверху начнет гореть и медленно пульсировать синим.

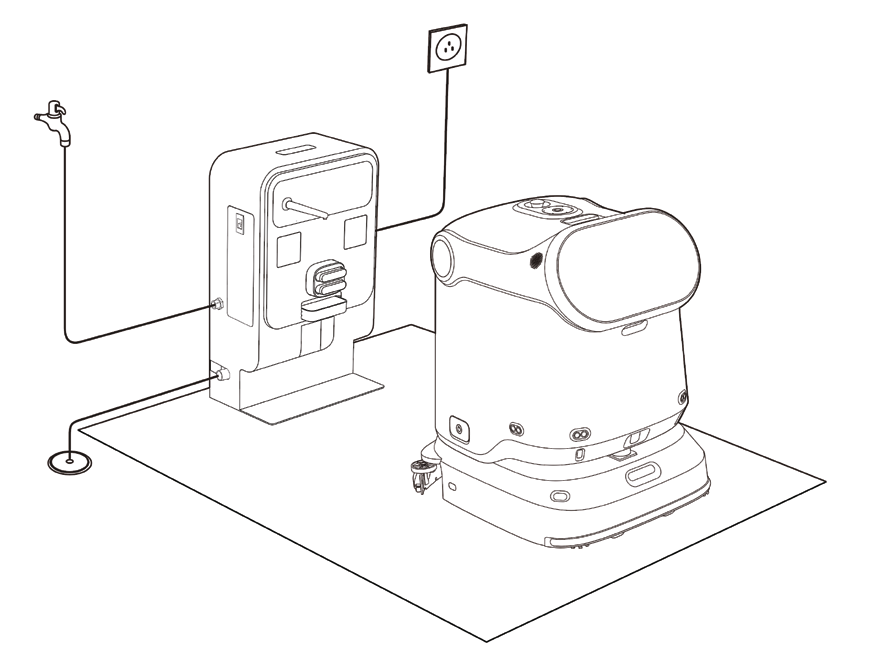

Схема подключения коммуникаций: Схема подключения коммуникаций станции

  • Убедитесь, что защитный кожух зарядных контактов нормально выдвигается и убирается, не клинит при отклонении
  • Проверьте работоспособность функции зарядки, вручную подкатив робота к станции если загорелся зеленый индикатор - начинается ли зарядка.
  • Запустите автоматический возврат робота на станцию (команда с робота) – проверьте зарядку.
  • При необходимости добавьте моющее средство: выньте контейнер, залейте не пенящееся средство (кислотные и щелочные запрещены), вставьте обратно. Перед перемещением станции опустошайте контейнер.

Включение функционала рабочей станции

Включение функционала рабочей станции выполняется на роботе, так как он посылает ей команды для исполнения

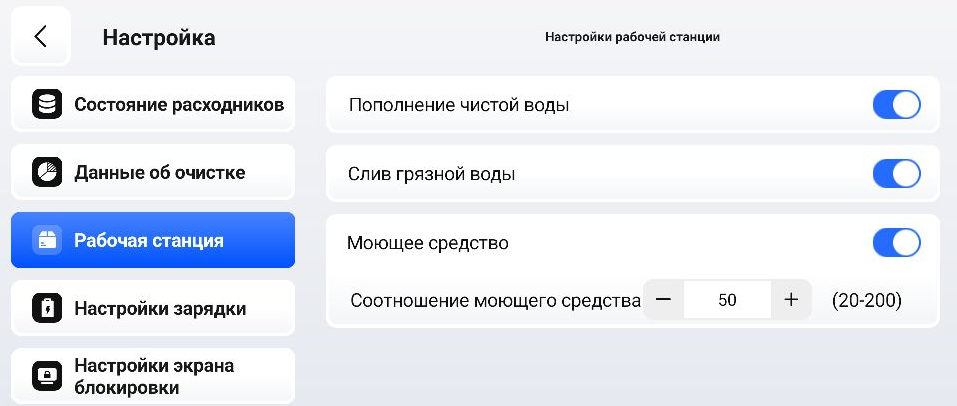

  1. В настройках приложения уборки включите функцию слива и пополнения. Функции рабочей станции

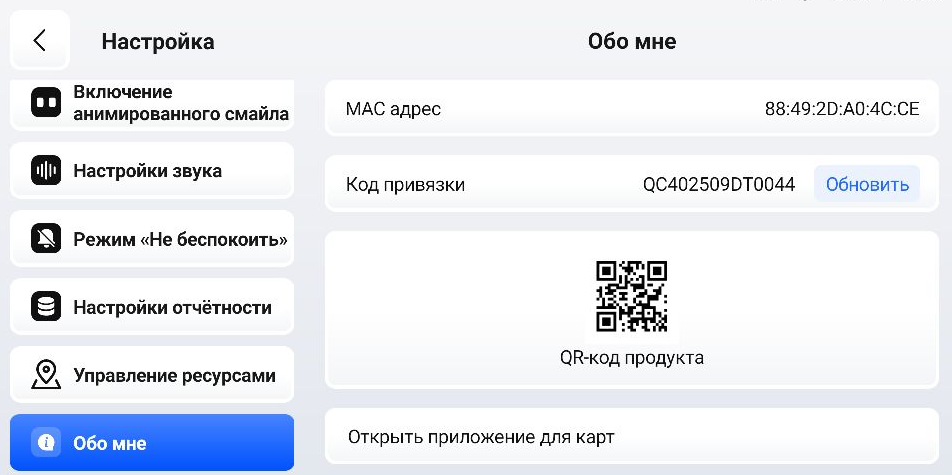

  2. Перейдите в меню построения карт [Обо мне]-[Открыть приложение для карт] Открыть приложение для построения карт

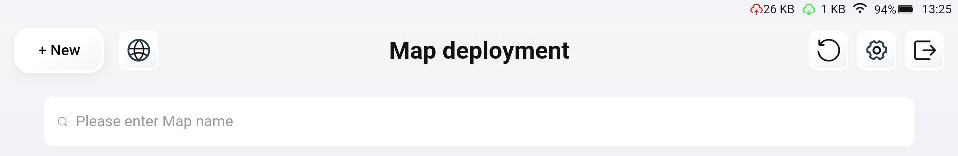

  3. Зайдите в настройки нажав шестеренку в правом верхнем углу Настройкиrai

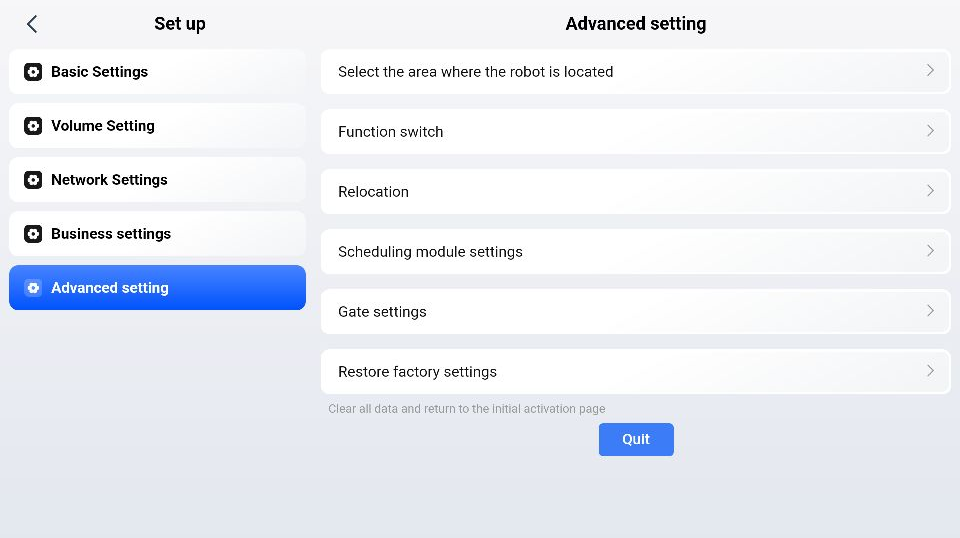

  4. Перейдите в раздел [Advanced settings], для входа в него требуется ввести 6-ти супер-пароль. Продвинутыенастройки

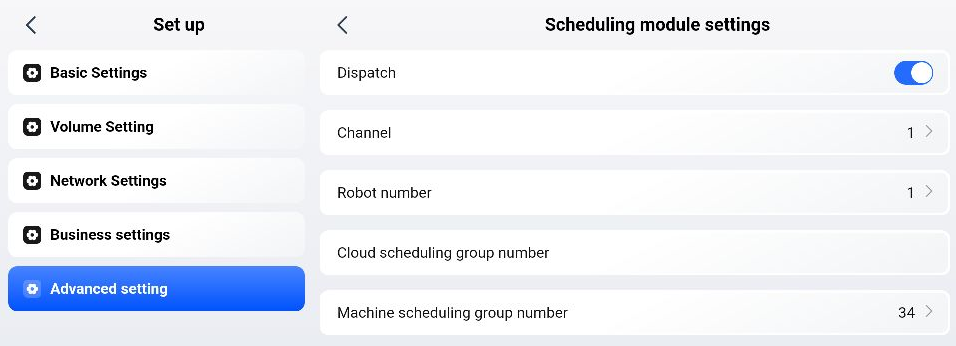

  5. Найдите подраздел [Scheduling module settings] и установите параметр [Channel] на значение 1 или 10 Настройкамодуляпланировщика
  6. Установите специальные точки на карте, прочитав раздел Этап 3. Разметка точек инструкции быстрого старта

Обслуживание станции

Перед любой чисткой отключайте питание и вынимайте вилку из розетки.

  • Протирайте корпус мягкой сухой тканью.
  • Регулярно очищайте мусорный лоток и переходной бак для грязной воды.
  • Протирайте зарядные контакты и QR-коды при их загрязнении чистой сухой тканью.
  • При повреждении QR-кода, трещинах, протечках, проблемах с зарядкой/наливом/сливом – отключите станцию и вызовите сервис.

Что делать нельзя

  • Не перемещайте станцию во время работы - она должна стоять строго на своём месте.
  • Не перемещайте станцию с подключенной ёмкостью моющего средства.
  • Не перемещайте станцию с заполненным переходным сливным баком.
  • Используйте только оригинальный кабель питания от сети переменного тока.
  • Не оставляйте станцию под прямыми солнечными лучами, в жару (>40°C) или рядом с открытым огнём/искрами.
  • При появлении дыма, запаха гари, проблем зарядки/налива/слива - сразу отключите питание и обратитесь к специалистам.
